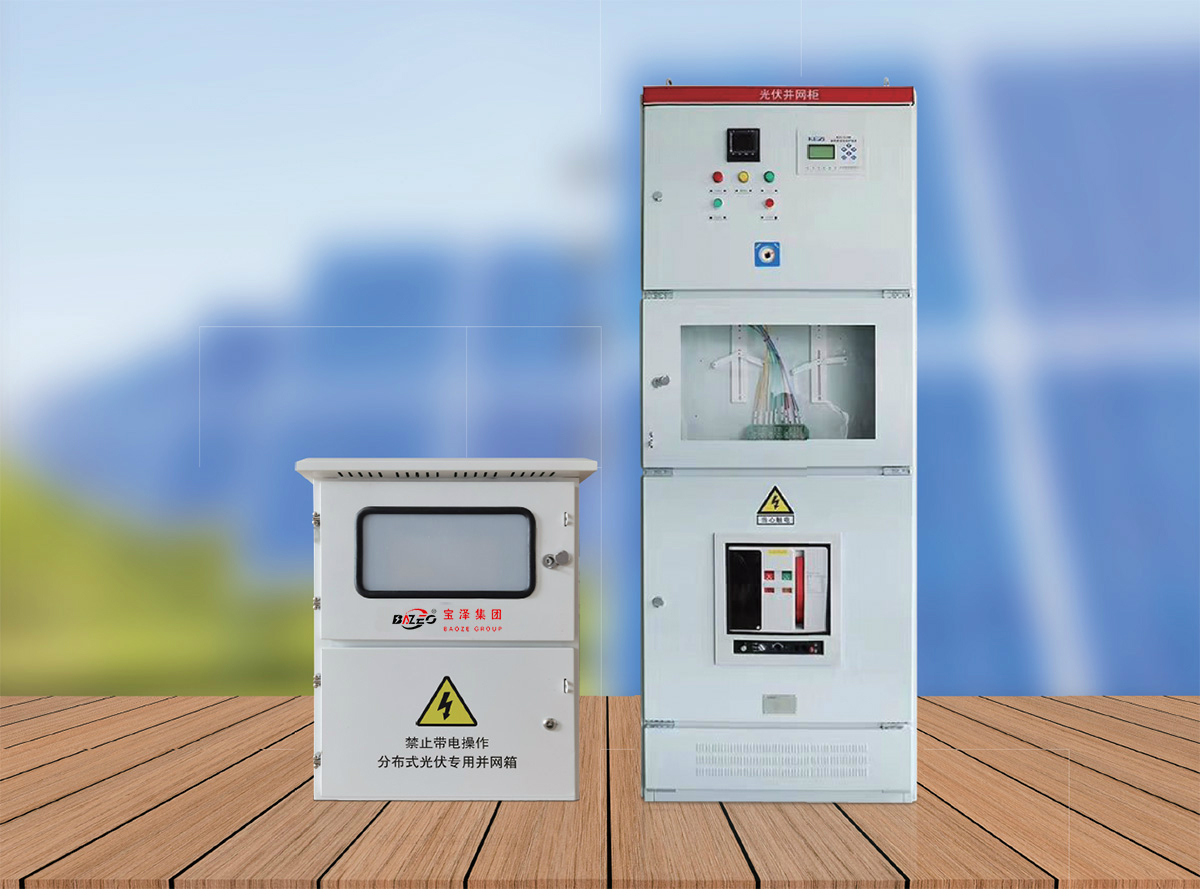

光伏并網柜適用于地面集中式、地面組串式、地面分布式等電力用戶的交流50Hz, 額定工作電壓380V, 額定工作電流2000A 的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。 產品更有分斷能力離、動熱穩定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。
產品概述
產品更有分斷能力離、動熱穩定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
電氣技術參數
產品型號
HYXPVB-4
HYXPVB-6
HYXPVB-8
輸入路數
1~4
5~6
7~8
最高輸入電壓
AC690
每路輸入電流
0~100A
最高輸出電流
250A
400A
630A
額定工作電壓
480VAC
電壓保護水平
≤ 3.2kV
標稱通流容量
20kA
最大通流容量
40kA
響應時間
25ms
溫濕度
工作溫度：-40~+85℃，濕度95%, 無凝露、無腐蝕性氣體場所
海拔
≤4000m
箱體材質
熱鍍鋅鋼板／不銹鋼／冷軋鋼板／工程塑料
箱體防護等級
IP65
電纜接頭防護等級
IP65
體積（寬× 高× 深）
600mm × 2000mm × 800mm
800mm × 2000mm × 800mm
1000mm × 2000mm × 800mm
產品特點
● 戶內安裝使用，使用地點的海拔高度不得超過2000m；
● 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度變化可能會偶然產生凝露的影響；
● 設備安裝時與垂直面的傾斜度不超過5°；
● 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；
● 用戶有特殊要求時與制造廠協商解決。
