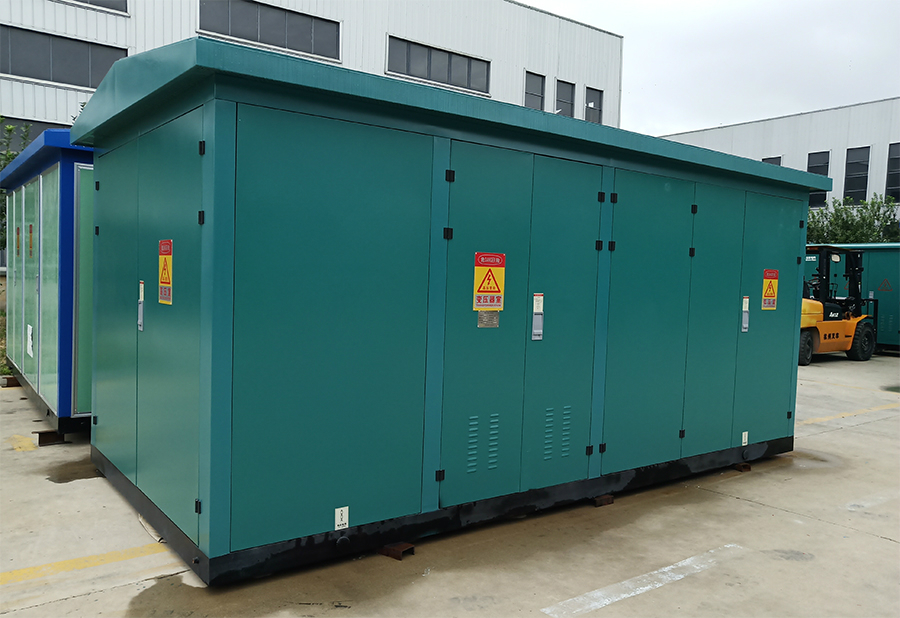

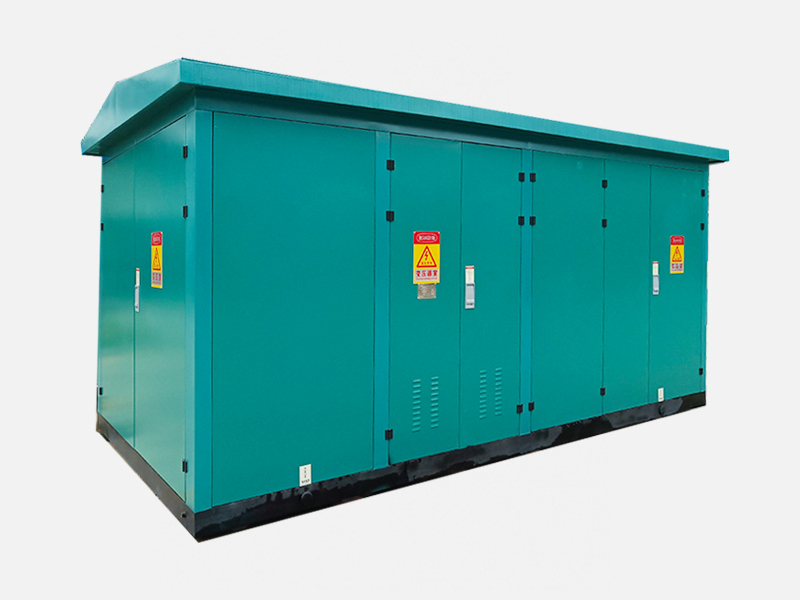

詳細介紹： 產品簡介 Product brief 國網標準化箱式變電站，是國網公司組織相關部門、生產企業，在2020年9月開展的10kV高低壓預裝式變電站（歐式箱變）標準化設計中的產品之一。其中標準型箱式變電站主要用于設備允許占地面積充裕、供電負荷重要的區域。
產品簡介 Product brief
國網標準化箱式變電站，是國網公司組織相關部門、生產企業，在2020年9月開展的10kV高低壓預裝式變電站（歐式箱變）標準化設計中的產品之一。其中標準型箱式變電站主要用于設備允許占地面積充裕、供電負荷重要的區域。
電氣參數 Electrical Parameters
系統額定頻率：50Hz
高壓側電壓：10kV
低壓側電壓：0.4kV
接地方式：10kV系統為中性點非有效接地，例如經消弧線圈接地或小電阻接地；0.4kV系統的接地方式為直接接地。
箱變中主變壓器容量
10kV箱式變電站包括400kVA、500kVA、630kVA三種容量。
進出線規模：
10kV箱式變電站采用10kV進線1~2回，出線1回。箱變整體外形按照10kV進線2回，出線1回進行標準化設計。根據主變壓器容量，0.4kV可相應設置4~6回出線。
設備短路電流水平：
10kV電壓等級設備短路電流水平不小于20kA，0.4kV電壓等級設備短路電流水平不小于30kA。
無功補償裝置：
按照無功補償容量為主變壓器容量的10%~30%進行配置。
噪聲標準：
噪聲在箱變外部距變壓器隔室 0.3m，離地面 1.5m 處所測得的大聲發射水平（聲 壓級）不得大于55dB。變壓器的噪聲應符合相應國家標準要求。
箱變的外殼級別推薦10，通風散熱方式為自然通風。
