詳細介紹：

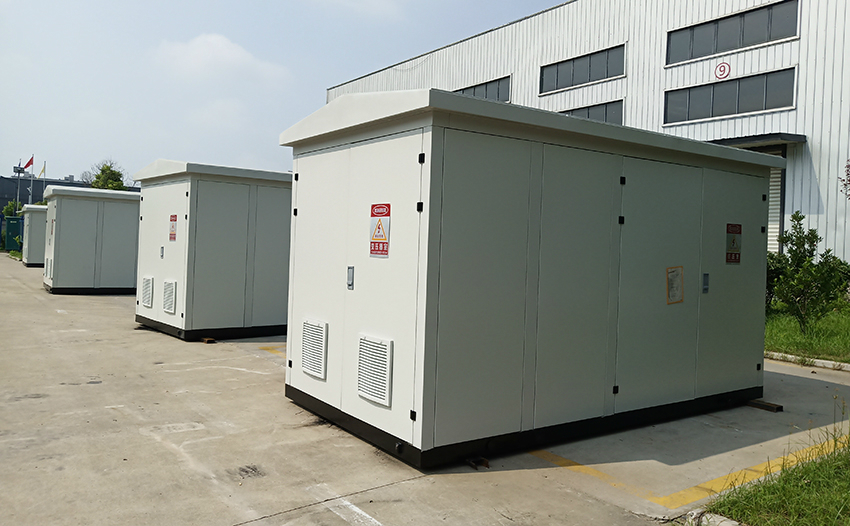

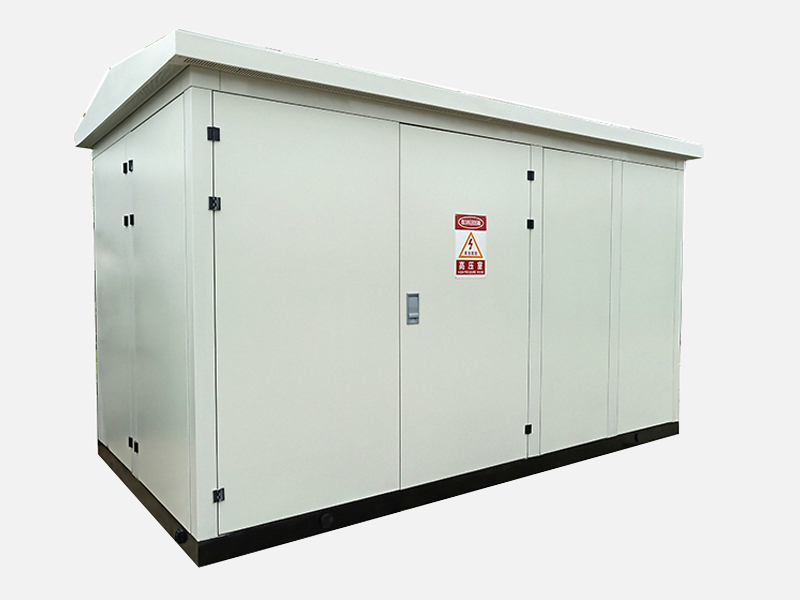

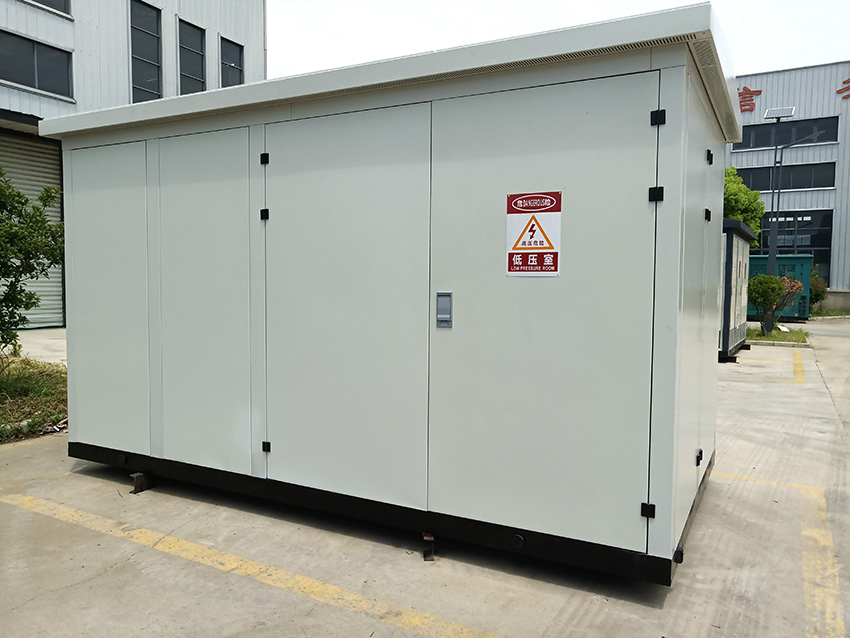

光伏箱式變電站簡稱光伏箱變、光伏發電專業箱變，這是箱式變電站在光伏發電這種新型能源上的應用。這些年來，我國的光伏、風力等形式的發電上越來越多，對于相關設備的需求逐漸增加。
光伏箱式變電站是集成了光伏發電交直流系統、逆變裝置、低損耗變壓器及其它控制系統的新型箱式變電站（所）。它使交直流控制系統、逆變裝置、升壓系統、控制系統等更有機的結合起來，達到配置形式簡化、可靠性靈活性高、運行檢修安全方便，同時具有環保節能、結構緊湊等優點，完全滿足光伏電站接入電網的需求。

光伏箱變使用條件

海拔高度不超過1000m

環境溫度在-25℃~40℃之間

相對濕度：日均值不大于95％，月均值不大于90％；

安裝場所：遠離火源，爆炸，導電塵埃，化學腐蝕性氣體和劇烈振動的地方。如果超過上述條件，用戶可以向廠家咨詢。

功能及特點

高壓開關柜，變壓器和低壓開關柜的三位一體性較強

完善的高低壓保護，操作安全可靠，維護簡單

占地面積小，投資少，生產周期短，移動方便

采用雙層（復合板）結構，隔熱、散熱、通風、美觀，高等級的防護。外殼材料為不銹鋼，鋁合金，冷軋板和彩色鋼板

高壓環網柜可配備網絡自動化終端（FIU），具有“四遙”功能，可實現對短路和單相接地故障的可靠檢測，方便自動化分銷網絡的升級。

所用變壓器

箱變選用低損耗、油漫式、全密封S9、S10、S11系列變壓器。

高壓側

高壓側一般采用負荷開關—熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級，熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。對于800kVA以上的變壓器，可選用ZN12,ZN28.VS1等真空斷路器保護。

低壓側

低壓側主開關采用萬能式或智能型斷路器，選擇性保護。出線開關選用新型塑殼式開關，體積小、飛弧短，可達30回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選擇。
